Grues à tour
|
|
|
|
|

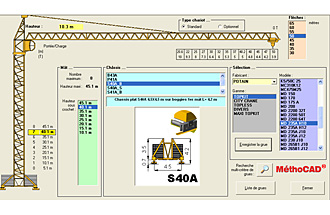

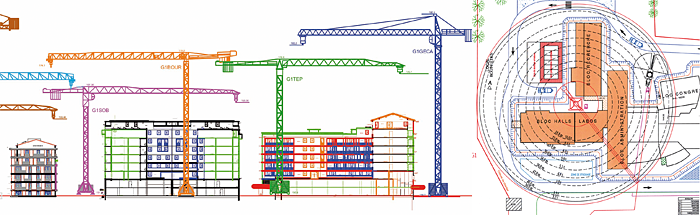

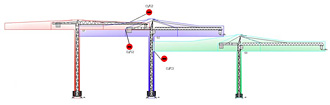

- Dessin automatique des grues sous AutoCAD en plan, en élévation, courbes de charges.
- Modifications interactives (longueur de flèche, hauteur sous crochet...)
|
|
|
|
|
|
|
|
|
|
|

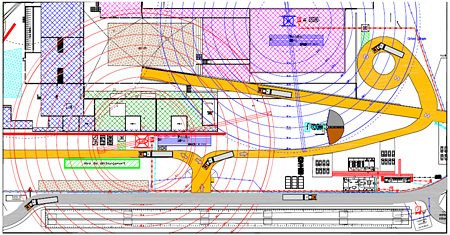

Installation de chantiers
|
|
 |
|
 |

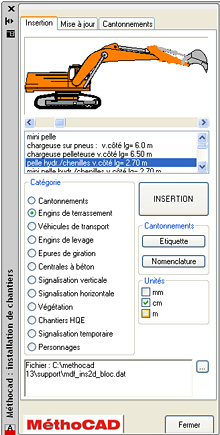

- Bibliothèque de dessins accessibles par menu à icônes sous AutoCAD : engins, véhicules, centrales à béton, bungalows, végétation, signalisation routière ; armoires électriques
- Tracés des réseaux de fluides et des clôtures avec types de lignes personnalisés et calcul des linéaires
- Tracé des talus
|
|
|
|
|
|
|
|
|
 |
|
- Bibliothèques de camion-grues dans les 3 vues : dessus, face et côté

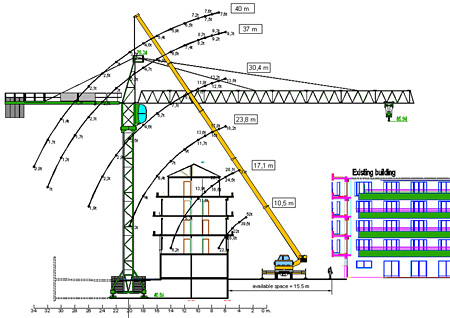

- Rotation et déploiement de la flèche pour vérifier l’accessibilité au point de levage

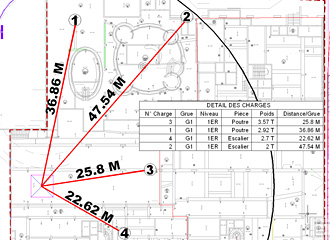

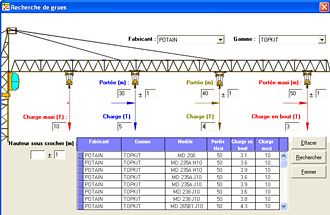

- Insertion des courbes de charge pour vérifier les charges autorisées au point de levage
|
|
|
|
|
Mémoire technique
|
|

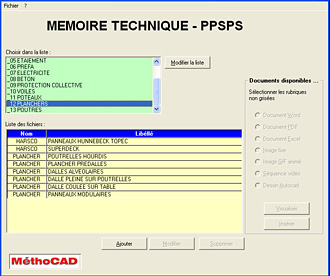

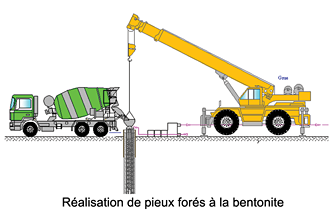

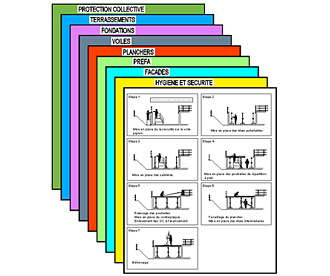

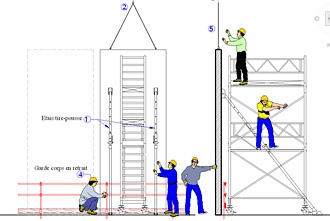

Le mémoire technique dans un marché est une pièce importante souvent exigée par le pouvoir adjudicateur aux candidats à l’appui de leur offre technique, pour juger la valeur technique de l’offre. A l’aide de ce module, l’entreprise sera en mesure d’établir des modes opératoires pour étayer son argumentaire technique. Il comprend une base de données au format Microsoft Access accessible par un menu sous Windows qui pourra être enrichie en permanence par l’entreprise. La base de données inclut les principaux modes opératoires gros-œuvre qui pourront être adaptés aux exigences du projet. Les documents fournis dans la base de données se présentent sous la forme de dessins AutoCAD agrémentés d’images ou de photos au format A4. Ils illustrent des phasages de travaux, des cinématiques de montage de matériel en toute sécurité pour les terrassements, les fondations, les voiles, les poteaux, les poutres, les planchers, les coffrages, la préfa, et les travaux en façade. |
|
|
|
|
|
|
|
|
|
|
|
Métré opérationnel
|
|

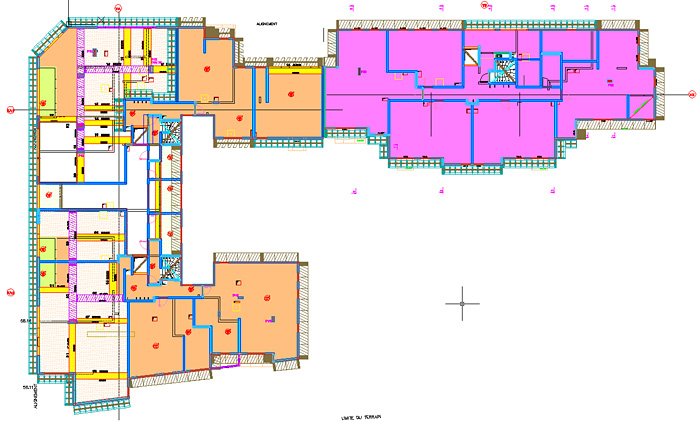

Le métré opérationnel permet d’établir le plan de répérage par niveau à partir du fond de plan structure sous AutoCAD ou d’un fichier au format Pdf. L’utilisateur définit les modes constructifs à l’aide d’une boite de dialogue, il saisit les différents ouvrages au moyen de types de ligne personnalisés. Les linéaires, surfaces et volumes s’affichent en temps réel sous AutoCAD. Une fois la saisie terminée, l’utilisateur a la possibilité d’insérer dans le dessin une légende avec les quantitatifs détaillés.

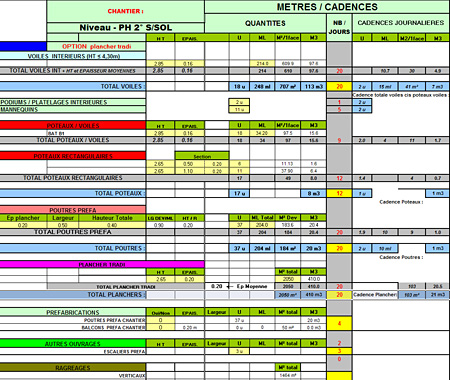

Toute la saisie est ensuite exportée automatiquement sous Excel pour l’obtention d’une feuille détaillée par ouvrage avec les totaux des linéaires, surfaces et volumes.
Dans le même fichier Excel, l’utilisateur pourra ainsi calculer la charge de grue avec les quantités saisies. |
|
|
|
 |
|
|
|
|
|
|
|
Coffrage voiles - Rotation de banches
|
|
Le cycle de coulage
- Saisie des verticaux : voiles banchés, préfa, prémur, poutres et poteaux
- Contrôle en temps réel des quantités de béton coulé par jour
- Saisie des mannequins avec calcul des quantités et quantitatifs de béton mis à jour
- Possibilité de recaler le cycle en cas de retard sur le chantier
- Affichage jour par jour pour contrôler la cohérence du cycle

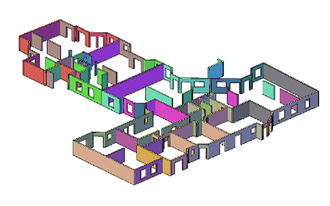

- Génération automatique de la 3D. Aucune connaissance préalable de la 3D n’est requise. Le modèle 3D s’avère particulièrement utile dans le cas de plusieurs hauteurs de voiles sur le même plancher.
|
|
|
|
|
|
|
La rotation de banches
La rotation des banches se fait à l’aide du gestionnaire de trains et banches, puissant outil doté d’une base de données de tous les fabricants de banches du marché.
L’utilisateur compose les trains avec les sous-hausses, banches et réhausses à l’aide d’outils graphiques et le logiciel les fait tourner de manière à optimiser leur taux de réutilisation.

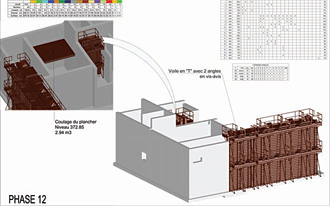

A l’aide des bibliothèques de banches fournies avec le logiciel, le logiciel insère automatiquement les banches sur le fond de plan AutoCAD. L’utilisateur met au point sa présentation AutoCAD, et le logiciel créé une présentation par jour de rotation.

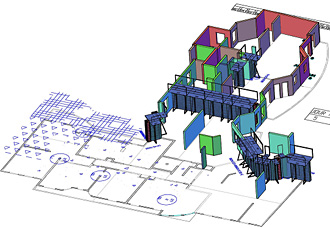

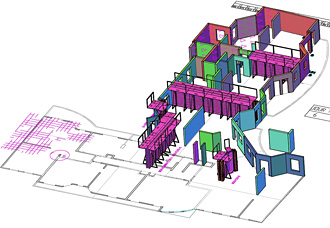

Le cahier de rotation peut être généré en 2D ou 3D. |
|
|
Jour 5 |
|
Jour 6 |
|
|
|
|
|
|
|
 |
|
Le coffrage en génie civil
A l’aide d’une boite de dialogue dédiée à cet effet, l’utilisateur peut coffrer en interactif des voiles pignons, piles de pont... en 2D et en 3D.
Les nomenclatures sont automatiques.
|
|
|
|
|
Coffrage planchers
|
|
Le logiciel comprend les principaux types de coffrage industriel du marché. Dans le même principe que pour le module Rotation de banches, ces systèmes sont paramètrables pour tous les fabricants même avec du matériel propre à l’entreprise. Le calepinage peut-être totalement automatique ou dirigé par l’utilisateur. Une fois que la disposition du matériel est validée, le logiciel calcule les quantités, phase par phaseautomatique ou dirigé par l’utilisateur. L’insertion manuelle des poutres est également possbiel. Un tableau de nomenclaures détaillé est obtenu. |
|
|
|
Poutrelles primaires et secondaires type DOKAFLEX ou équivalent

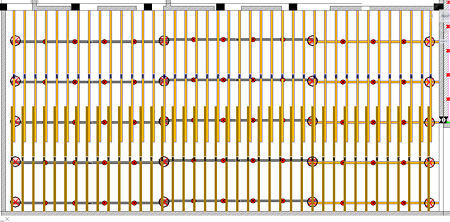

Les zones de plancher sont calepinées en automatique ou en interactif par l'utilisateur. Les principaux types de poutrelles et d'étais du marché existent dans le logiciel. L’utilisateur sélectionne les longueurs de poutrelles à utiliser et lance le calepinage automatique. Il peut compléter la solution trouvée ou la modifier partiellement. Le système 1-2-4 est simulé par le logiciel. Le calcul des quantitatifs de matériels est immédiat. |
|
|
|
|
|
|
|
Poutrelles type ISCHBECK / ALPHI ou équivalent

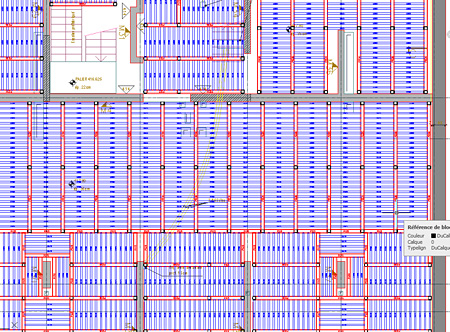

Ce système créé en automatique le maillage de poutrelles reliées aux étais par des têtes de décintrement. L’utilisateur précise l’orientation et les longueurs de poutrelles à utliser et lance le calepinage en automatique. Le dessin peut être repris ou complété manuellement par l’utilisateur. |
|
|
|
|
|
|
Panneaux modulaires type TOPEC ou équivalent

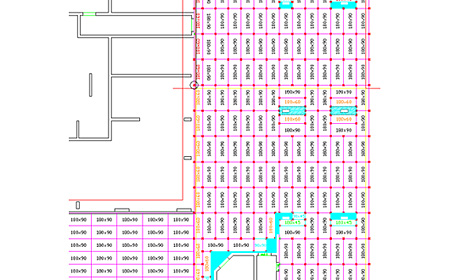

Ce module calepine en automatique les zones de plancher à l'aide de panneaux tout en optimisant leur quantité. Il insère dans le dessin les panneaux, les étais, les têtes, les demi-têtes et hachure la surface qui reste à coffer en tradi. |
|
|
|
|
|
|
|
Sécurité
|
|
Les consoles pignons

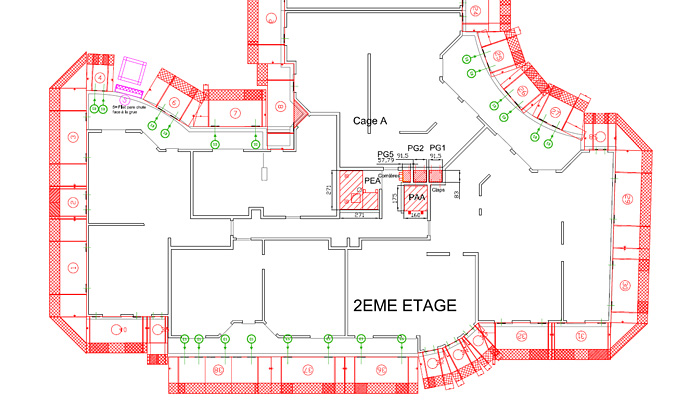

Le logiciel comprend les bibliothèques des consoles pignons des principaux fabricants du marché ( Hussor, Outinord, Sateco, Jalmat...) aussi bien en plan qu’en coupe.
Le calepinage des consoles le long des voiles ’implantation peut-être automatique ou réalisé en interactif par l’utilisateur.
Le déplacement des attaches volantes est contrôlé par le logiciel. Une fois l’implantation validée, le logiciel génère automatiquement les fiches A4 de montage pour le service matériel. |
|
|
|
 |
|
|
|
|
|
Exemples et documentation |
| Exemple Plan d'installation de chantiers |
 |
| Exemple Cahier en génie civil |
|
| Exemple Cahier de rotation de banches |
|
| Interview VINCI SUD OUEST à Toulouse |
 |
| Documentation à télécharger |
 |
|
|
|
|
